Una vez más, vamos a describir la ejecución de una obra en la que equipo aparejador – Arquitectos Técnicos, actuó como Arquitecto Técnico Dirección de Ejecución Material de la Obra, así como Coordinadores de Seguridad y Salud.

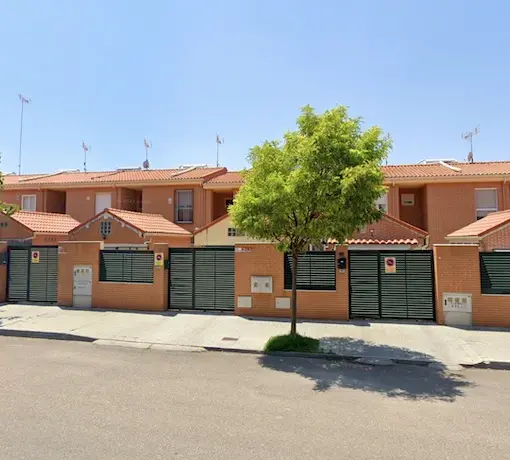

La obra consiste en la construcción de dos edificio con 22 viviendas unifamiliares, locales y garaje., realizado en la localidad de Belmonte de Tajo – MADRID. A continuación presentamos un pase de fotografías de la ejecución de la misma, y posteriormente haremos una pequeña descripción y se verán algunos planos.
La parcela tiene forma sensiblemente semicircular, con una superficie de 2.795,96 m². La topografía es ascendente hacia el Suroeste, con una variación de cotas de 5 m.
La obra proyectada consiste en la construcción de dos edificio con 22 viviendas unifamiliares, locales y garaje. Todas las viviendas constan de vestíbulo, distribuidor, cocina, salón-comedor, tres dormitorios, baño y aseo.
MEMORIA DE OFICIOS:
1.- CIMENTACIÓN.
El análisis previo del terreno permite un tipo de cimentación con zapatas corridas de hormigón armado y zapatas aisladas donde las cargas son puntuales.
En todos los casos el hormigón será de resistencia característica Fck = 25 N/mm², y durante la obra se podrá exigir la extracción de probetas para su comprobación.
2.-ESTRUCTURA.
La estructura estará formada por pórticos de hormigón armado.
Los forjados estarán formados con viguetas pretensadas de hormigón y el entrevigado se compondrá de bovedillas cerámicas para una separación interejes de 70 cm., relleno de senos y capa de compresión de 5 cm. de espesor con el correspondiente mallazo de reparto, con un canto total de 30 cm.
El hormigón a utilizar será de resistencia característica Fck = 25 N/mm², de consistencia plástica, con árido rodado de 20 mm. como tamaño máximo.
3.- CERRAMIENTOS EXTERIORES.
Los cerramientos de la edificación en contacto con el ambiente exterior estarán constituidos por fábrica de ladrillo perforado de 1/2 pie, cámara de aire con aislamiento y ladrillo hueco sencillo con terminación de enlucido de yeso.
4.- CUBIERTA.
La cubierta se realizará con teja cerámica curva sobre doble tablero de rasilla y tabiquillos de ladrillo hueco en celosía sobre el forjado horizontal de cubiertas. Llevará el aislamiento especificado en la medición.
Se dispondrán las tejas de ventilación convenientes. Los detalles de encuentros singulares con paramentos verticales se adjuntan en los planos correspondientes.
5.-CARPINTERÍA EXTERIOR.
La carpintería exterior será de aluminio lacado en color.
6.- CERRAJERÍA.
Será metálica según los detalles que se adjuntan en los planos. Todo elemento de cerrajería irá convenientemente miniado.
7.- VIDRIERÍA.
Las puertas y ventanas exteriores irán provistas de doble acristalamiento.
8.- PINTURAS.
Los paramentos interiores, tanto horizontales como verticales, llevarán pintura plástica lisa.
9.- SANEAMIENTO.
La recogida de aguas residuales desde los distintos aparatos se realizará a través de red horizontal de tuberías de PVC. Cada aparato irá provisto de sifón individual y desagüe rebosadero. Esta red horizontal confluye en un bote sifónico de registro.
Las bajantes conducirán las aguas a la red de saneamiento, en la que se situarán las arquetas a pie de bajante y arquetas de paso en los encuentros, cambio de dirección y pendiente.
Los botes sifónicos serán de PVC, con cierre hidráulico y estarán compuestos de bote cilíndrico, escudo y tapón con junta de goma y 125 mm. de diámetro interior. Las bajantes se realizarán a base de tubos y piezas especiales de PVC sanitario.
Las arquetas se realizarán con fábrica de ladrillo macizo, aparejados con 12 cm. de espesor y cogidos con mortero de cemento, siendo todas las características conforme a la NTE-ISS. La dosificación del mortero será 1:3, bruñido, y con los ángulos redondeados.
10.- FONTANERÍA Y APARATOS SANITARIOS
Los distintos aparatos sanitarios serán de porcelana vitrificada con sus correspondientes instalaciones y grifería.
La instalación constará de acometida, llave general de compuerta, batería de contadores, conducción horizontal, columnas o montantes con una llave de vaciado, y las derivaciones correspondientes.
Se colocarán llaves de paso para cada local húmedo, así como a la entrada y salida de los calentadores.
El trazado de las derivaciones de agua fría cuando discurran paralelamente a las derivaciones de agua caliente, irán separadas por debajo de éstas al menos 4 cm., y en todo caso se separarán como mínimo 30 cm. de toda conducción eléctrica.
Las conducciones irán realizadas entubo de cobre con rosca cilíndrica. La llave general, la de vaciado y las de paso, serán de bronce y estancas para una presión de 10 atm. para roscar a la conducción.
Toda la instalación irá empotrada en paramentos o caja soldada con protección de pintura antioxidante a base asfáltica.
11.- ELECTRICIDAD.
La instalación eléctrica constará de los siguientes elementos:
-Caja general de protección, donde se efectuará la conexión con la acometida de la compañía suministradora. Irá situada a la entrada de la edificación, en nicho mural.
-La línea repartidora enlazará la caja general de protección con el cuadro de contadores, y estará constituida por tres conductores de fase, un conductor neutro y un conductor de protección, aislados y bajo tubo cuyas secciones vienen especificadas en los cálculos.
-Contador normalizado.
Derivación individual, que conduce la energía desde el contador hasta la vivienda, constituida por un conductor de fase, un neutro y uno de protección.
-El cuadro general de distribución estará situado a la entrada de la vivienda, e irá formado por un interruptor diferencial e interruptores automáticos magnetotérmicos, uno por cada circuito de la conducción interior que le sigue. Las demás características se expresan en los cálculos correspondientes.
-Por último, la instalación constará de la red de una línea principal de tierra, a la que se conectarán los conductores de protección de cada circuito, las masas metálicas importantes, la red de fontanería y el sistema de antena colectiva si lo hubiere.
La red se conecta con una barra de tierra, que constituirá una malla enterrada bajo las zanjas de cimentación, de conductor desnudo y en contacto con el terreno.
