Bloque 34 viviendas

Belmonte de Tajo – MADRID

Se detalla la obra finalizada ubicada en la localidad de Belmonte de Tajo, Madrid, que comprende la construcción de un bloque con 34 viviendas, un local comercial y garajes, con una superficie construida total de 4186,38 m².

La distribución se organiza en dos edificios, siendo el garaje subterráneo la conexión entre ambos.

Edificio A:

  • Planta baja: Viviendas 1 a 4 y un local comercial.
  • Planta primera y bajo cubierta: Viviendas 5 a 10 y 11 a 14 respectivamente.
  • Características de las viviendas: 1, 6 y 9 tienen un dormitorio, 2, 3, 4, 7, 8 y 10 tienen dos dormitorios, y las restantes (5, 11, 12, 13 y 14) cuentan con tres dormitorios. Todas tienen al menos un baño y un aseo, excepto las de un dormitorio que tienen un baño y las 12 y 13 que tienen dos. Las viviendas de planta baja (excepto la 1) y las de bajo cubierta (11 a 14) tienen terraza.

Edificio B:

  • Planta baja: Viviendas 15 a 21.
  • Planta primera y bajo cubierta: Viviendas 22 a 28 y 29 a 34 respectivamente.
  • Características de las viviendas: 17, 20, 21 y 27 tienen un dormitorio, 15, 16, 18, 23, 24, 25, 28, 29, 30, 31 y 34 tienen dos dormitorios, y los restantes (19, 22, 26 , 32 y 33) cuentan con tres dormitorios. Todas tienen al menos un baño y un aseo, excepto las de un dormitorio. Las viviendas 15, 16, 18 y 19 de planta baja y todas las de bajo cubierta (29 a 34) disponen de terraza.

Sistema Constructivo:

  1. Cimentación: Zapatas aisladas de hormigón armado con resistencia Fck = 25 N/mm².
  2. Estructura: Pórticos de hormigón armado, con el muro de contención del garaje del mismo material. Forjados unidireccionales de viguetas pretensadas.
    • Entrevigado: Bovedillas cerámicas, separación interejes de 70 cm, relleno de senos, capa de compresión de 5 cm de espesor con mallazo de reparto, canto total de 30 cm.
    • Suelo del garaje: Solera de hormigón armado con resistencia Fck = 250 kg/cm².
  3. Cerramientos Exteriores: Fábrica de ladrillo perforado (1/2 pie o 1 pie), cámara de aire con aislamiento térmico, ladrillo hueco sencillo con enlucido de yeso.
  4. Cubierta: Teja cerámica curva sobre doble tablero de rasilla y tabiquillos de ladrillo hueco en celosía sobre el forjado horizontal de cubiertas. Teja cerámica curva sobre el forjado inclinado. Aislamiento térmico sobre el forjado con tejas de ventilación.

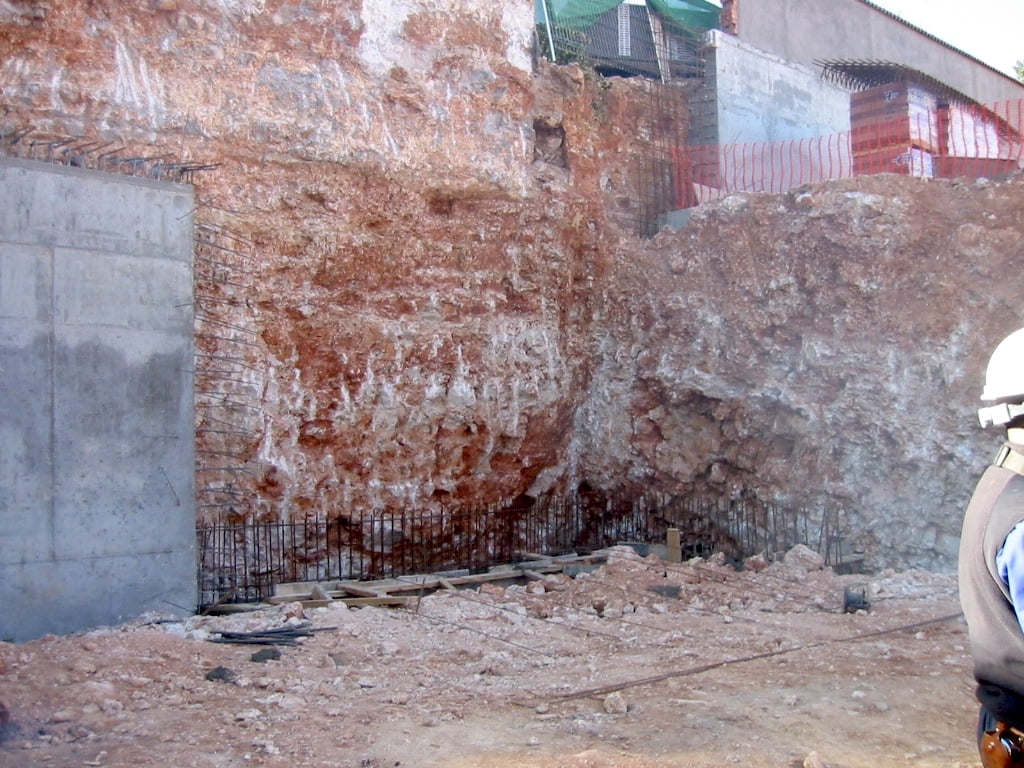

A continuación exponemos una galería de fotos para seguir proceso constructivo y vislumbrar el resultado final de esta construcción.
