Introducción
En la construcción, la cimentación es una etapa crucial, ya que de su correcta ejecución depende la estabilidad de toda la estructura. En terrenos difíciles o cuando el suelo no puede soportar la carga de un edificio, las cimentaciones profundas mediante pilotes son la solución ideal. Este método permite transferir el peso de la edificación hacia capas más profundas y estables del terreno.
En este artículo, dirigido a profesionales de la construcción, se analizará en profundidad el proceso de instalación de pilotes, un componente esencial en la ingeniería civil, y se explorarán los tipos más comunes de pilotes, sus aplicaciones y las ventajas de su uso.
¿Qué son los pilotes en cimentación?
Los pilotes son columnas largas y esbeltas que se insertan en el suelo para soportar y distribuir la carga de un edificio hacia capas de terreno más profundas y con mayor capacidad de carga. Funcionan como pilares subterráneos que proporcionan estabilidad cuando el suelo superficial no es lo suficientemente resistente para soportar una estructura.
Su uso en la construcción moderna ha evolucionado para adaptarse a una amplia variedad de terrenos y condiciones geotécnicas, desde suelos blandos y pantanosos hasta zonas sísmicas o con presencia de agua subterránea. Dependiendo del tipo de suelo y de la estructura, se emplean diferentes tipos de pilotes y métodos de instalación.
Tipos de pilotes utilizados en cimentación
Los pilotes se pueden clasificar principalmente en dos categorías: pilotes prefabricados y pilotes in situ. Cada uno de estos métodos ofrece soluciones específicas dependiendo de las características del terreno y del proyecto.
Pilotes prefabricados
Los pilotes prefabricados se producen fuera del lugar de construcción y luego se transportan para ser instalados mediante maquinaria especializada.
- Materiales comunes: Hormigón armado, acero y, en casos especiales, madera.
- Métodos de instalación:
- Hincado por golpeo: Un martillo mecánico golpea repetidamente el pilote hasta llevarlo a la profundidad deseada.
- Vibración: Utilizado en terrenos blandos, este método emplea vibraciones para hincar el pilote.
Pilotes in situ

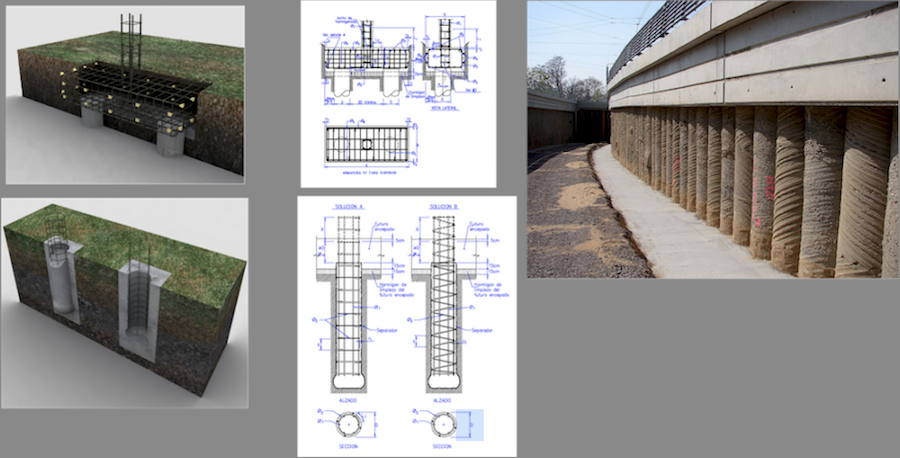

En el caso de los pilotes in situ, se construyen directamente en el lugar de la obra. El suelo se perfora, y el pilote se forma inyectando hormigón o instalando elementos estructurales a medida que se avanza en la excavación.
- Tipos de pilotes in situ:
- Pilotes perforados: Se perfora un agujero en el suelo que se rellena con hormigón armado.
- Pilotes de desplazamiento: El terreno se desplaza lateralmente sin removerlo, lo que mejora la capacidad de carga del suelo.
Ventajas de usar cimentaciones con pilotes
El uso de pilotes ofrece una serie de ventajas que los convierten en una solución ideal para cimentaciones profundas:
- Soporte en suelos blandos: Permiten que las cargas se distribuyan a capas de terreno más firmes.
- Versatilidad: Se pueden utilizar en una amplia gama de terrenos, desde suelos saturados de agua hasta zonas con actividad sísmica.
- Capacidad de soportar grandes cargas: Son ideales para rascacielos, puentes y otras estructuras pesadas.
- Resistencia al asentamiento: Reducen el riesgo de asentamientos diferenciales y problemas de estabilidad estructural.
Proceso de instalación de pilotes
El proceso de instalación de pilotes es una operación que requiere una cuidadosa planificación, equipos especializados y una ejecución precisa. A continuación, se presenta un desglose detallado de cada fase del proceso, desde los estudios preliminares hasta las pruebas finales.
1. Estudio geotécnico previo
Antes de iniciar cualquier tipo de cimentación con pilotes, es imprescindible realizar un estudio geotécnico completo del terreno. Este estudio evalúa:
- Capacidad de carga del suelo: Determina la resistencia de las diferentes capas del subsuelo.
- Condiciones del terreno: Se analiza la presencia de agua subterránea, rocas, arcillas expansivas, suelos blandos, etc.
- Factores sísmicos: En zonas con actividad sísmica, se evalúa cómo las vibraciones pueden afectar tanto a la instalación de los pilotes como a su comportamiento a largo plazo.
El resultado del estudio geotécnico define la longitud, el diámetro y el tipo de pilote a utilizar, así como el método de instalación más adecuado.
2. Preparación del terreno
Una vez que se tiene un plan basado en el estudio geotécnico, el siguiente paso es la preparación del terreno. Esta fase incluye:
- Limpieza del área de trabajo: Se eliminan obstáculos, vegetación y cualquier elemento que pueda interferir con la instalación de los pilotes.
- Nivelación: El terreno debe ser nivelado para garantizar que la maquinaria pueda operar de manera segura y eficiente.
- Drenaje: En caso de que haya presencia de agua superficial o subterránea, es necesario implementar un sistema de drenaje temporal para evitar complicaciones durante la instalación.
3. Selección del equipo de instalación
El equipo que se utilizará depende del tipo de pilote y del método de instalación elegido. Algunos de los equipos más comunes incluyen:
- Martillos de hinca: Se utilizan para pilotes prefabricados, donde el pilote se golpea repetidamente hasta alcanzar la profundidad deseada.
- Equipos de perforación: Para pilotes in situ, se utilizan taladros o barrenas helicoidales que excavan el terreno antes de rellenarlo con hormigón.
- Equipo de vibración: En terrenos blandos, se emplean vibradores que permiten introducir el pilote sin golpes, reduciendo el impacto y el ruido en zonas urbanas.
- Gruas: Para mover y colocar los pilotes en posición antes de su instalación.
4. Fases del proceso de instalación
Instalación de pilotes prefabricados
- Posicionamiento: Se coloca el pilote en la posición exacta, alineado con las marcas geodésicas establecidas previamente.
- Hincado del pilote: Dependiendo del tipo de suelo y del equipo disponible, se puede optar por hincar el pilote utilizando un martillo hidráulico, un martillo de caída o vibraciones.
- Control de profundidad: Durante la instalación, se monitorea constantemente la profundidad alcanzada y la resistencia del suelo. En algunos casos, se realizan correcciones en el ángulo o en la alineación.
- Pruebas de carga estática o dinámica: Después de la instalación, se realizan pruebas de carga para verificar que los pilotes pueden soportar la carga proyectada. Las pruebas dinámicas miden la resistencia del pilote durante el golpeo, mientras que las estáticas consisten en aplicar una carga progresiva y medir los desplazamientos.
Instalación de pilotes in situ

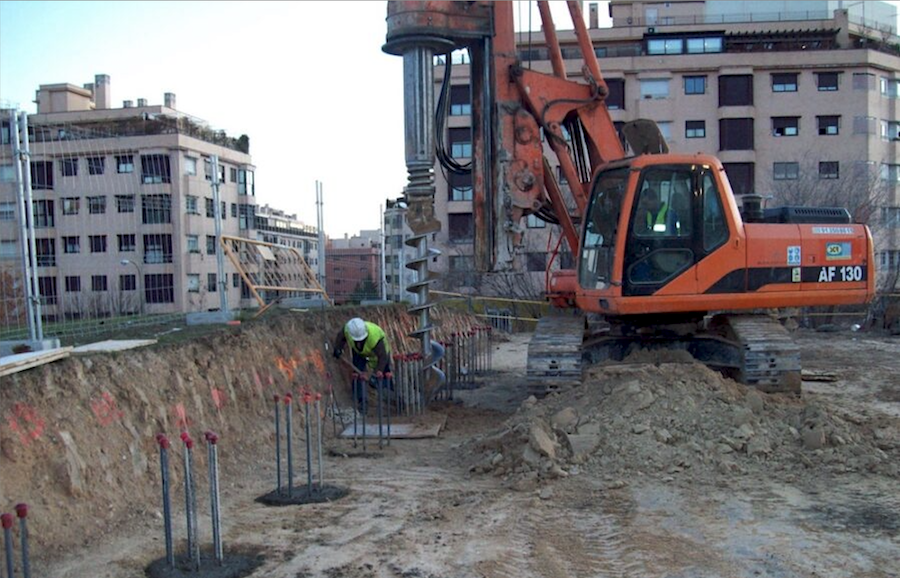

- Perforación: Se realiza una perforación o excavación en el terreno utilizando taladros o equipos especializados. La profundidad de la perforación dependerá del estudio geotécnico.
- Inserción del refuerzo: Una vez perforado el agujero, se coloca una jaula de acero en el interior, la cual servirá como refuerzo estructural.
- Vertido del hormigón: Se vierte hormigón fresco dentro del agujero, cubriendo por completo la jaula de acero. En algunos casos, se utilizan tubos especiales para garantizar que el hormigón se distribuya de manera uniforme sin contaminaciones con tierra.
- Compactación: En algunos tipos de pilotes, se compacta el terreno alrededor para mejorar la capacidad de carga.
5. Pruebas de calidad y verificación
La instalación de pilotes no termina cuando estos están en el suelo. Es fundamental realizar una serie de pruebas de calidad para asegurar que cumplen con los estándares de diseño y seguridad. Estas pruebas incluyen:
- Pruebas de carga estática: Se aplica una carga sobre el pilote instalado y se mide su desplazamiento en función de la carga aplicada.
- Pruebas de carga dinámica: Un método rápido para verificar la capacidad del pilote mediante el uso de un martillo o pistón que golpea el pilote, registrando la respuesta de este.
- Ensayos no destructivos: Estos ensayos, como los ultrasonidos o la ecoimpulsión, permiten detectar posibles defectos internos en los pilotes sin dañarlos.
6. Monitoreo post-instalación
El monitoreo post-instalación es crucial, sobre todo en proyectos de gran envergadura o en terrenos complicados. Se deben realizar inspecciones regulares para detectar posibles asentamientos o desplazamientos que puedan comprometer la estabilidad de la estructura.
- Monitoreo de asentamientos: Es recomendable instalar sistemas de monitoreo para detectar asentamientos diferenciales, que pueden comprometer la estabilidad de la estructura si no se controlan.
- Inspección de corrosión: En pilotes de acero, la corrosión es un problema a largo plazo, por lo que se deben implementar medidas preventivas, como recubrimientos protectores o monitoreo regular.
Aplicaciones de los pilotes en diferentes tipos de construcciones
Los pilotes se utilizan en una variedad de proyectos de construcción, que incluyen:
- Edificios residenciales: En terrenos con baja capacidad portante, los pilotes permiten construir viviendas seguras.
- Rascacielos y grandes estructuras: Los pilotes profundos son necesarios para soportar grandes cargas en edificios altos y puentes.
- Plataformas offshore: En la industria petrolera y de gas, los pilotes soportan plataformas sobre el agua, resistiendo las condiciones extremas del entorno.
- Zonas sísmicas: Los pilotes proporcionan estabilidad adicional en áreas propensas a terremotos.
La Importancia de una Instalación Precisa
La cimentación de un edificio es un factor determinante en su estabilidad y durabilidad, y el uso de pilotes permite construir sobre terrenos desafiantes con total seguridad. Sin embargo, su eficacia depende directamente de una correcta instalación, basada en estudios geotécnicos detallados, selección adecuada del tipo de pilote y control riguroso en cada fase del proceso. Un error en la alineación, una compactación deficiente o una falta de monitoreo pueden comprometer toda la estructura, generando costos adicionales y riesgos estructurales a largo plazo. Por ello, la combinación de tecnología avanzada, experiencia en campo y aplicación de buenas prácticas es clave para garantizar cimentaciones eficientes y seguras. En un sector donde la precisión es fundamental, dominar el proceso de instalación de pilotes no solo optimiza el rendimiento de la obra, sino que marca la diferencia entre una construcción confiable y un proyecto con fallos estructurales.
