Introducción
La cimentación es una de las partes más críticas de cualquier estructura, ya que debe garantizar la estabilidad y seguridad del edificio. En ciertos terrenos o situaciones donde las cimentaciones tradicionales no son viables, como suelos de baja capacidad portante o espacios reducidos, se recurre a soluciones alternativas como los micropilotes. Este tipo de cimentación es ampliamente utilizado en edificaciones urbanas, sobre todo en rehabilitaciones o cuando se requiere intervenir en zonas densamente pobladas.
El proceso de cimentación con micropilotes incluye varias fases, desde el estudio previo del terreno hasta la ejecución y control de calidad. A continuación, se describirá de manera técnica y detallada el proceso de ejecución de cimentaciones con micropilotes, dirigido a técnicos de la construcción.
¿Qué son los micropilotes?
Los micropilotes son elementos estructurales de pequeño diámetro (generalmente entre 100 mm y 300 mm), que se hincan en el terreno para transferir las cargas de la estructura a estratos más profundos y de mayor capacidad portante. Estos elementos son perforados y posteriormente rellenos con hormigón inyectado a alta presión y armados con tubos de acero o perfiles metálicos, según las necesidades estructurales del proyecto.
Ventajas de los micropilotes
Los micropilotes presentan una serie de ventajas que los hacen adecuados en diversas situaciones:
- Adaptabilidad a terrenos difíciles: Son idóneos en suelos de baja capacidad portante, inestables o con niveles freáticos elevados.
- Pueden soportar grandes cargas: Aunque su diámetro es pequeño, la profundidad y el material con el que son reforzados les permiten soportar cargas significativas.
- Intervención en espacios reducidos: Son ideales para obras en zonas urbanas o en edificios existentes, donde las máquinas para cimentaciones tradicionales no pueden acceder.
- Reducción de vibraciones: El proceso de ejecución minimiza las vibraciones en comparación con otras soluciones, lo que es beneficioso para edificaciones cercanas.
Fases del proceso de ejecución de cimentaciones con micropilotes
- Estudio geotécnico Antes de iniciar la ejecución de una cimentación con micropilotes, es esencial llevar a cabo un estudio geotécnico detallado del terreno. Este estudio determinará la capacidad portante del suelo, la presencia de agua, la profundidad de los estratos resistentes y las características del terreno. Con base en estos resultados, se decidirán los diámetros, profundidades y refuerzos adecuados para los micropilotes.
- Diseño y planificación Una vez conocido el terreno, se procede al diseño de los micropilotes. Se determinan el número necesario, la separación entre ellos, su longitud y su capacidad portante individual. Es importante considerar tanto las cargas verticales como las horizontales, especialmente en zonas sísmicas o donde las edificaciones están sometidas a vientos fuertes.Además, en esta etapa se elige el método de perforación que se empleará, ya que este dependerá del tipo de terreno y las condiciones de la obra.
- Preparación del terreno Antes de iniciar la perforación, es fundamental preparar el terreno adecuadamente. Esto incluye:
- Nivelación y limpieza del área donde se van a ejecutar los trabajos.
- Acondicionamiento de accesos para la maquinaria.

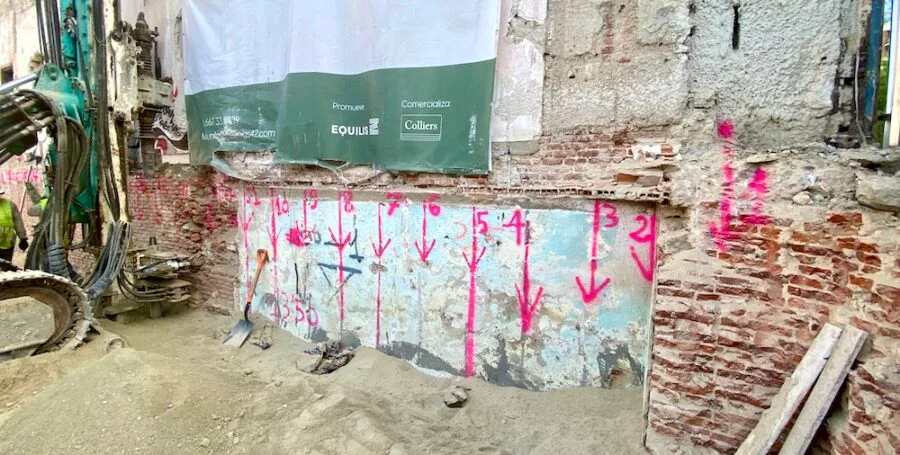

- Marcado de los puntos donde se ubicarán los micropilotes.

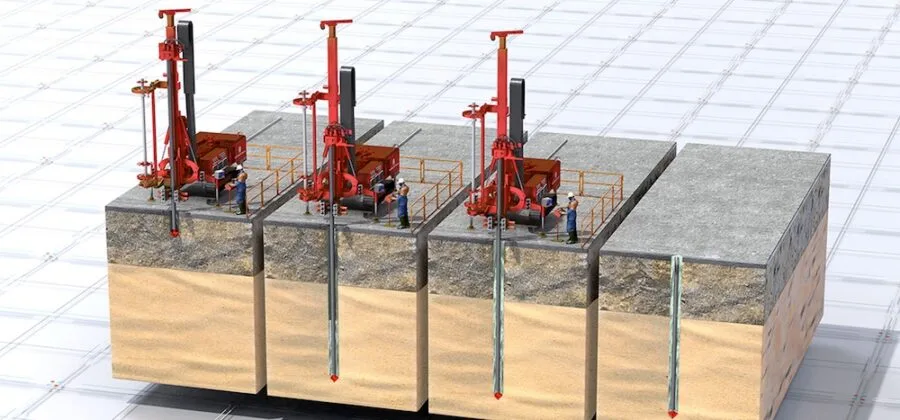

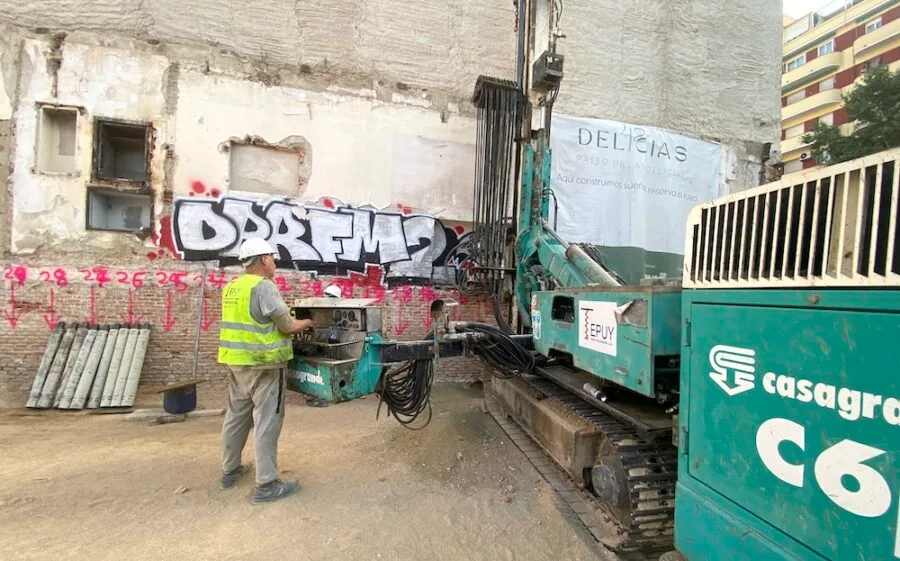

- Perforación La perforación es el primer paso visible en el proceso de ejecución. Se utiliza maquinaria específica para crear el hueco donde posteriormente se instalará el micropilote. Los métodos más comunes de perforación incluyen:
- Rotación con circulación de agua o aire: Se utiliza principalmente en suelos cohesivos y blandos. La perforación se realiza mediante la rotación de un trépano, mientras el agua o el aire se inyectan para evacuar el material excavado.Rotopercusión: Este método combina la rotación con golpes verticales, siendo muy efectivo en suelos duros o rocosos.Perforación con entubación: En terrenos inestables o con presencia de agua, se puede emplear una entubación provisional que evita el colapso del agujero durante la perforación.

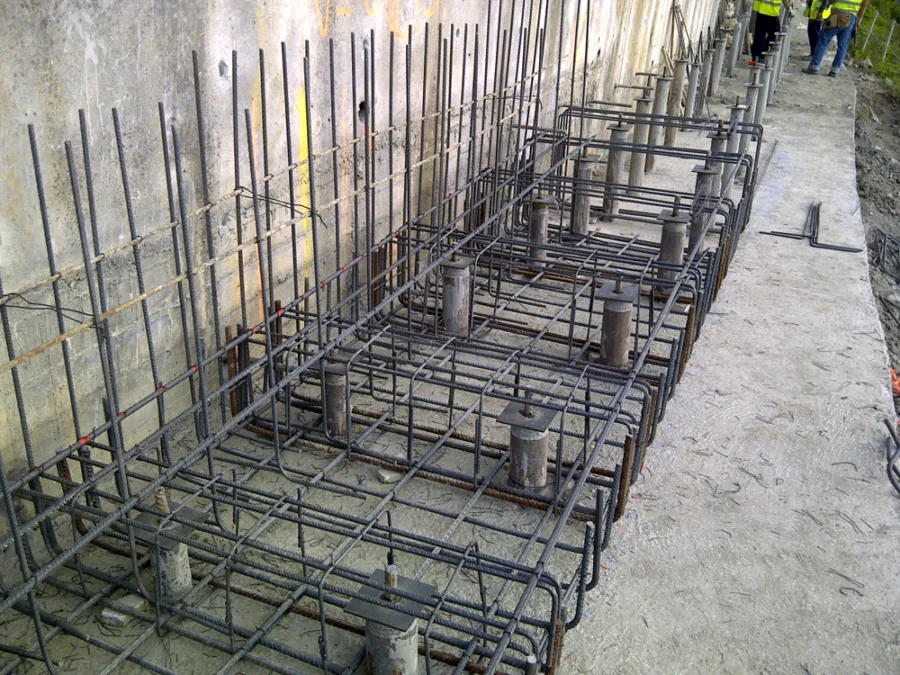

- Colocación de armadura Tras completar la perforación, se introduce la armadura del micropilote. Esta suele consistir en tubos de acero o perfiles metálicos, que pueden ser continuos o segmentados. Su función es reforzar el micropilote y garantizar su capacidad portante frente a las cargas de compresión, tracción y flexión.
- Inyección de hormigón Una vez colocada la armadura, se procede a la inyección del hormigón. El hormigón es bombeado al interior de la perforación mediante una tubería especial que va desde el fondo hasta la boca del micropilote. Este proceso se realiza a alta presión, lo que garantiza una adecuada adherencia entre el terreno y el micropilote.Es esencial controlar la cantidad de hormigón inyectado, ya que un déficit podría comprometer la capacidad estructural del micropilote. Además, en terrenos muy sueltos o con presencia de agua, puede ser necesario emplear aditivos para mejorar la cohesión del hormigón.
- Curado del hormigón Tras la inyección del hormigón, es necesario un periodo de curado para que el micropilote adquiera sus propiedades mecánicas. Este periodo puede variar según el tipo de hormigón empleado, pero suele oscilar entre 7 y 28 días. Durante este tiempo, es importante proteger la parte superior del micropilote de agentes externos como el agua o el polvo.
- Pruebas de carga Una vez finalizado el curado del hormigón, se pueden realizar pruebas de carga para verificar que los micropilotes cumplen con los requerimientos de diseño. Estas pruebas consisten en aplicar una carga superior a la que soportarán durante la vida útil del edificio y observar su comportamiento.Las pruebas más comunes son las de compresión estática, pero en algunos casos también se realizan pruebas de tracción o carga lateral.
Control de calidad en la ejecución
El control de calidad durante la ejecución de los micropilotes es esencial para garantizar la seguridad de la estructura. Algunas de las medidas más importantes incluyen:
- Control de la perforación: Verificar que las profundidades y diámetros de las perforaciones son los correctos.
- Control del hormigón: Se deben tomar muestras del hormigón inyectado para comprobar su resistencia y composición.
- Verificación de la armadura: Asegurarse de que la armadura ha sido colocada correctamente y en la posición adecuada.
Además, es recomendable llevar un registro detallado de cada micropilote, con información sobre su ubicación, diámetro, profundidad, tipo de armadura y volumen de hormigón inyectado.
Conclusión
El uso de micropilotes en cimentaciones es una solución eficaz en terrenos complejos y espacios reducidos. Su proceso de ejecución, aunque técnicamente exigente, ofrece una alternativa segura y eficiente a las cimentaciones tradicionales. La correcta planificación, diseño y ejecución, junto con un control de calidad riguroso, son fundamentales para garantizar el éxito de la cimentación y la seguridad de la estructura.
Para los técnicos de la construcción, comprender cada etapa del proceso es crucial para evitar errores y garantizar que la cimentación sea adecuada para las características del terreno y las necesidades del edificio.
